Motocyklový usmerňovač GY6-125

Motocyklový usmerňovač GY6-125, nazývaný aj regulátor usmerňovača, je „centrom výkonu“ systému napájania motora, ktorý spolu s magnetickým motorom a batériou vytvára trojuholníkový systém napájania. Jeho hlavné funkcie sa odrážajú v dvoch kľúčových častiach:

Opravná konverzia:

Striedavý prúd (AC) generovaný prevádzkou magnetického motora má charakteristiky periodických zmien smeru prúdu a veľkých výkyvov napätia, ktoré nemôžu priamo napájať palubné zariadenia. Motocyklový usmerňovač GY6-125 má vstavaný obvod mostíkového usmerňovača, ktorý pomocou jednosmernej vodivosti štyroch diód rozdeľuje sínusový prúd AC na jednosmerný pulzujúci jednosmerný prúd. Tento proces je ako inštalácia "jednosmerného ventilu" pre prúd, ktorý zabezpečuje, že prúd prúdi vždy rovnakým smerom. Ak vezmeme ako príklad striedavý prúd 50 Hz, po usmernení vytvára jednosmerný prúd so 100 pulzáciami za sekundu, ktorý poskytuje adaptívne napájanie pre zariadenia s jednosmerným prúdom, ako sú autorádio a prístrojové panely.

Ochrana stabilizácie napätia:

Pri rôznych prevádzkových podmienkach vykazuje výstupné napätie magnetického motora motocykla silné výkyvy. Počas nečinnosti môže napätie klesnúť až na 12,5 V, čo sťažuje splnenie požiadaviek na udržiavacie nabíjanie batérie; Pri jazde vysokou rýchlosťou môže špičkové napätie dosiahnuť viac ako 100 V, čo ďaleko presahuje bezpečný rozsah 12V batérie. Motocyklový usmerňovač GY6-125 dynamicky upravuje výstupné napätie pomocou technológie PWM (Pulse Width Modulation). Keď napätie prekročí prahovú hodnotu 14,8 V, okamžite aktivujte bočníkový obvod, aby ste uvoľnili prebytočný výkon; Keď je napätie nižšie ako 13,5 V, účinnosť nabíjania sa zlepší. Tento mechanizmus nielen účinne chráni aktívny materiál dosiek olovenej batérie, čím zabraňuje tvorbe kryštálov síranu olovnatého v dôsledku prebíjania a vydutia, ale zabezpečuje aj stabilnú teplotu farby svetlometu a konštantnú energiu zapaľovania zapaľovacej cievky. V praktických aplikáciách dokáže táto funkcia stabilizácie napätia predĺžiť životnosť žiaroviek viac ako trojnásobne a úspešnosť zapaľovania sviečok sa môže zvýšiť až na 99,8 %.

Tento komponent priamo ovplyvňuje životnosť batérie (ako je ochrana nabíjania a vybíjania batérie YTX9-BS) a stabilitu systému osvetlenia a zapaľovania a je kľúčovým elektrickým komponentom malých skútrov. Jeho výkon priamo ovplyvňuje životnosť elektrického systému vozidla – kvalitné usmerňovače dokážu zvýšiť počet cyklov batérie o 40 % a znížiť výskyt porúch elektroniky spôsobených abnormálnym napätím o viac ako 65 %.

GY6 125 usmerňovač 4-vodičový jednofázový typ (základný model)

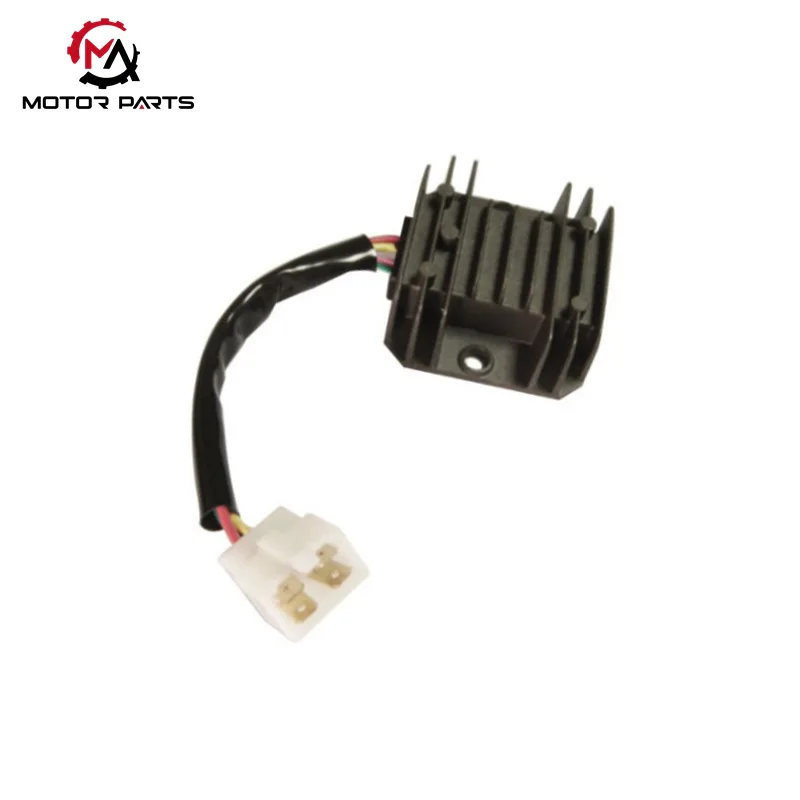

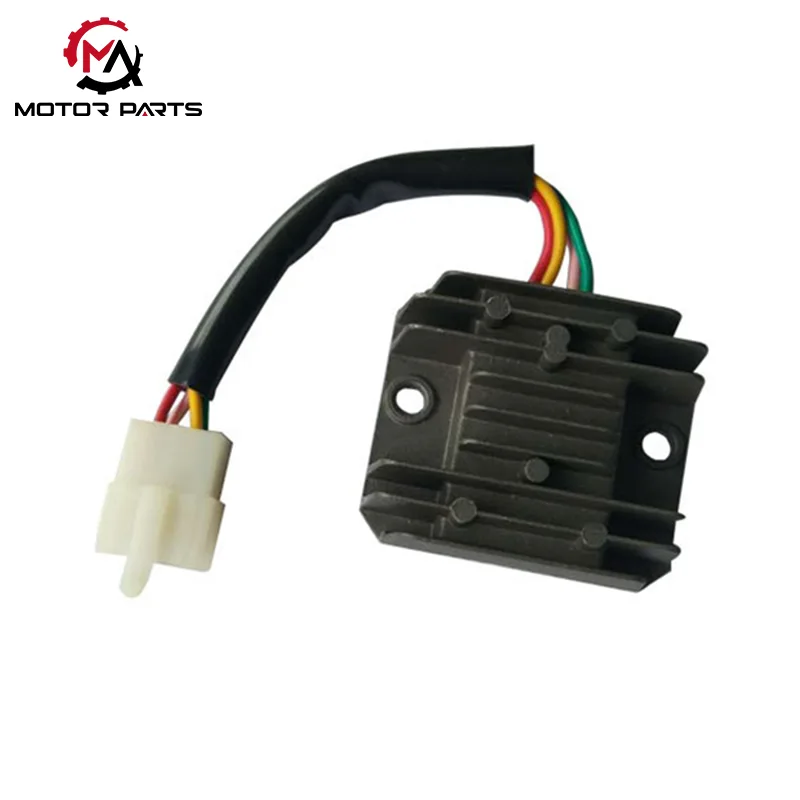

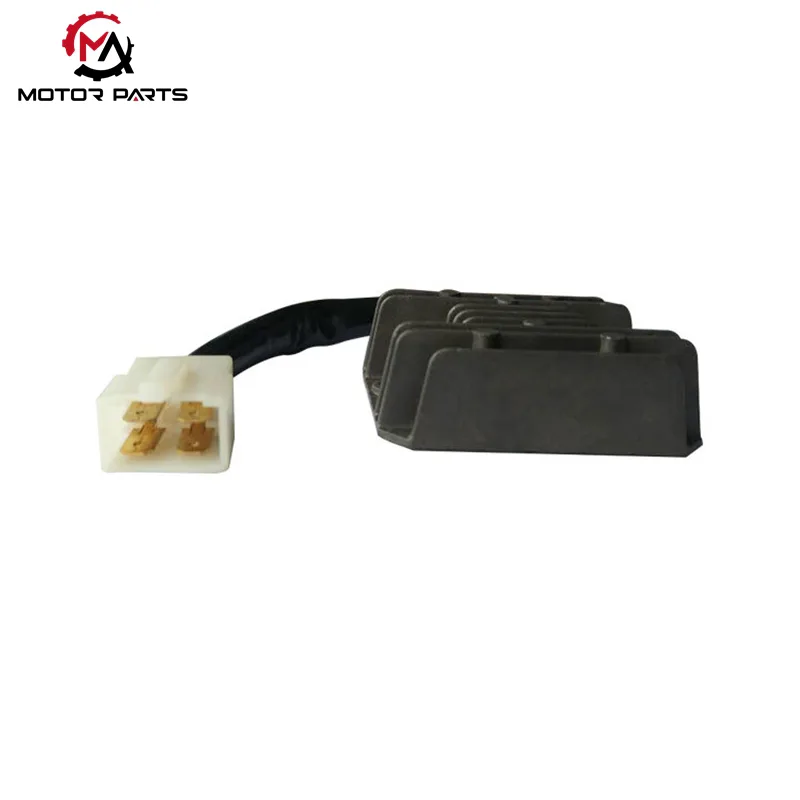

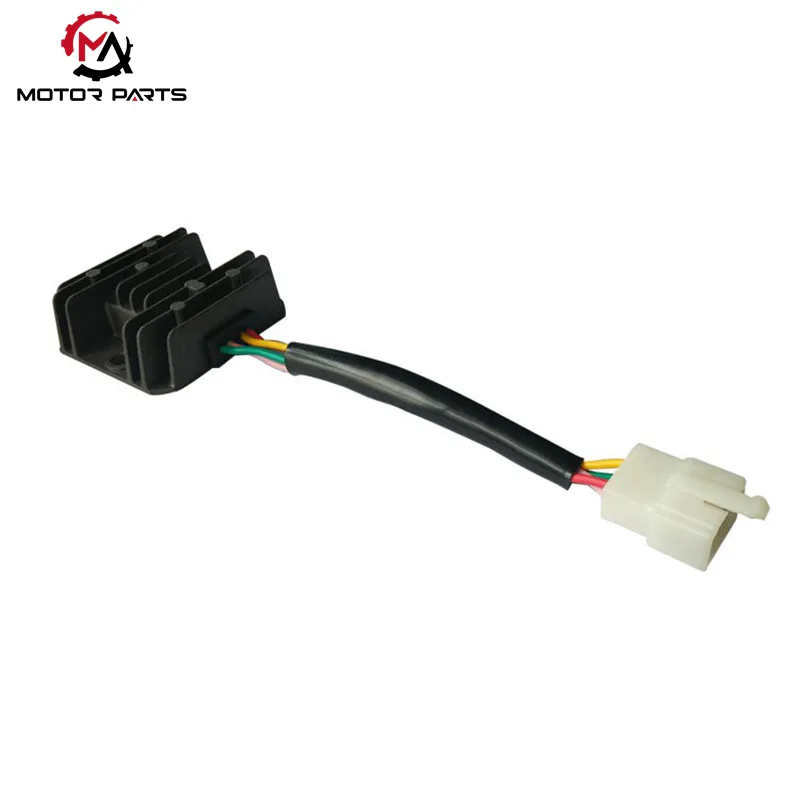

Konštrukčné vlastnosti: Prijatie 4-vodičového 4-pinového dizajnu, obsahuje 2 AC vstupné vedenia (žlté/ružové alebo bielo/žlté), 1 jednosmerné výstupné vedenie (červené) a 1 uzemňovací vodič (zelený), zatavené v liatej hliníkovej krabici s chladičom a utesnené epoxidovou živicou, aby sa zabránilo vlhkosti.

Princíp stabilizácie napätia: Používa sa technológia stabilizácie napätia pri skrate. Keď napätie prekročí normu, napätie je riadené skratovým únikom. Štruktúra je jednoduchá, cena je nízka a je vhodná pre základný model GY6 125 (ako sú bežné skútre).

Parametre jadra: Vstupné striedavé napätie 20-60V, výstupný nabíjací prúd 0-4A, rozsah prevádzkových teplôt -20°C až 60°C.

Denná údržba tabu

Je zakázané používať usmerňovače bez batérií, inak vysoké napätie rozbije elektrické zariadenia;

Pravidelne čistite prach na chladiči, aby ste predišli dlhšej nečinnosti (čo môže spôsobiť nadmerné nabíjanie);

Pri dodatočnej montáži LED svetlometov a iných zariadení by sa mal zvoliť usmerňovač s väčším výstupným prúdom (≥ 6A), aby sa zabránilo poškodeniu preťažením.

Parameter produktu:

Aké sú výhody usmerňovačov vyrábaných spoločnosťou Max Trading?

Stabilita napätia: Pomocou technológie riadenia spätnej väzby s uzavretou slučkou je výstupné napätie presne uzamknuté v zdravom rozsahu 13,8 V ~ 14,4 V, čím sa zabráni prebíjaniu a vydutiu batérie, so skutočnými výkyvmi iba ± 0,2 V;

Stabilný prúd: Zabudovaný nadprúdový ochranný obvod, vhodný pre scenáre vysokého zaťaženia, kde sú súčasne zapnuté svetlomety aj GPS. Menovitý prúd 18A môže splniť väčšinu potrieb úprav;

Stabilný odvod tepla: Konštrukcia rebier z hliníkovej zliatiny zlepšuje účinnosť odvádzania tepla o 60% a plášť dosahuje iba 48 ℃ po nepretržitej prevádzke počas 3 hodín v prostredí s teplotou 45 ℃, hlboko pod bezpečnostným prahom 70 ℃.

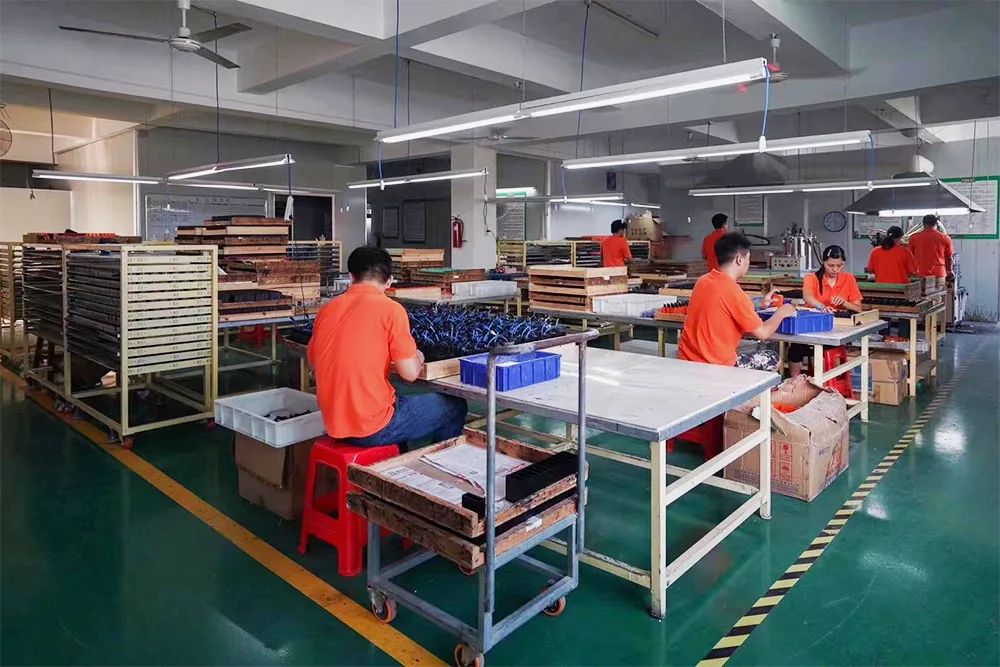

Naša továreň
