Magneto cievka CRF150F pre motocykle

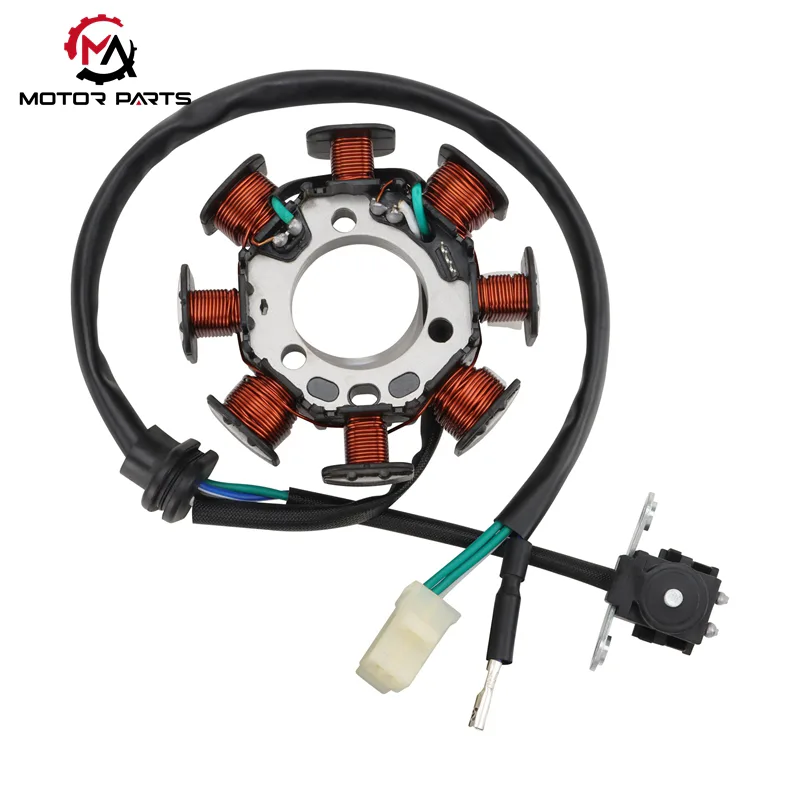

CRF150F Motocykel Magneto Coil je klasický terénny motocykel základnej úrovne a jeho jednofázová 8-pólová magneto cievka slúži ako jadro energetického systému vozidla. Tento presný komponent vyrobený spoločnosťou Max Trading je nielen zdrojom energie pre celý elektrický systém motocykla, ale aj kľúčovou zárukou stabilnej prevádzky vozidla v drsných terénnych podmienkach. Je navrhnutý tak, aby spĺňal vysoké nároky na odolnosť a výkon off-roadových nadšencov, so spoľahlivými vodotesnými, prachotesnými a opotrebovanými vlastnosťami.

1. Zloženie štruktúry

Cievka magneto sa skladá z troch základných modulov: zostava statorovej cievky, komponent z magnetickej ocele rotora a terminálový modul, každý s prísnym výberom materiálu a konštrukčným dizajnom.

2. Pracovný princíp

Činnosť magneto cievky CRF150F pre motocykle je založená na Faradayovom zákone elektromagnetickej indukcie. Keď motor beží, kľukový hriadeľ poháňa magnet rotora, aby sa otáčal vysokou rýchlosťou a vytváral dynamické striedavé magnetické pole. Skupina statorových cievok prerušuje magnetické siločiary a vytvára striedavý prúd, ktorý sa potom distribuuje do zapaľovacích, nabíjacích a časovacích systémov, aby sa realizovala koordinovaná práca elektrických komponentov motocykla.

2.1 Princíp činnosti zapaľovacieho systému

Princíp zvýšenia napätia: Zapaľovacia cievka funguje ako zvyšovací transformátor. Využíva pomer závitov primárnej cievky (zvyčajne ≥ 1:100) na indukovanie nízkonapäťového striedavého výstupu magnetom na okamžitý vysokonapäťový prúd nad 20 000 V.

Proces riadenia zapaľovania: Vysokonapäťový prúd sa prenáša do zapaľovača CDI (capacitor vybitie zapaľovania), kde je uložený v kondenzátore na ukladanie energie a potom sa spustí, aby sa uvoľnil.

Záruka spaľovania: Zapaľovač presne riadi zapaľovaciu sviečku, aby na konci kompresného zdvihu motora generoval silné zapaľovacie iskry, čím sa zabezpečí úplné spálenie palivovej zmesi a dostatočný výkon pre motocykel.

2.2 Princíp fungovania systému nabíjania a napájania

Konverzia AC/DC: Výstup striedavého prúdu z nabíjacej cievky je zložitý a je potrebné ho previesť na jednosmerný prúd pomocou regulátora usmerňovača. Moderné usmerňovače využívajú obvody usmerňovacieho mostíka s plnou vlnou v kombinácii s filtračnými kondenzátormi a vyhladzovacími obvodmi.

Stabilný napäťový výstup: Konvertovaný pulzujúci jednosmerný prúd je optimalizovaný na stabilný 12V výstup, ktorý môže realizovať dve základné funkcie:

Poskytujte nabíjanie s konštantným napätím a prúdom obmedzujúcim pre 12V olovené/lítiové batérie;

Dodávajte nepretržité napájanie palubných elektrických zariadení, ako sú predné svetlá (35W-55W), zadné svetlá a podsvietenie prístrojov.

2.3 Princíp činnosti systému časovania zapaľovania

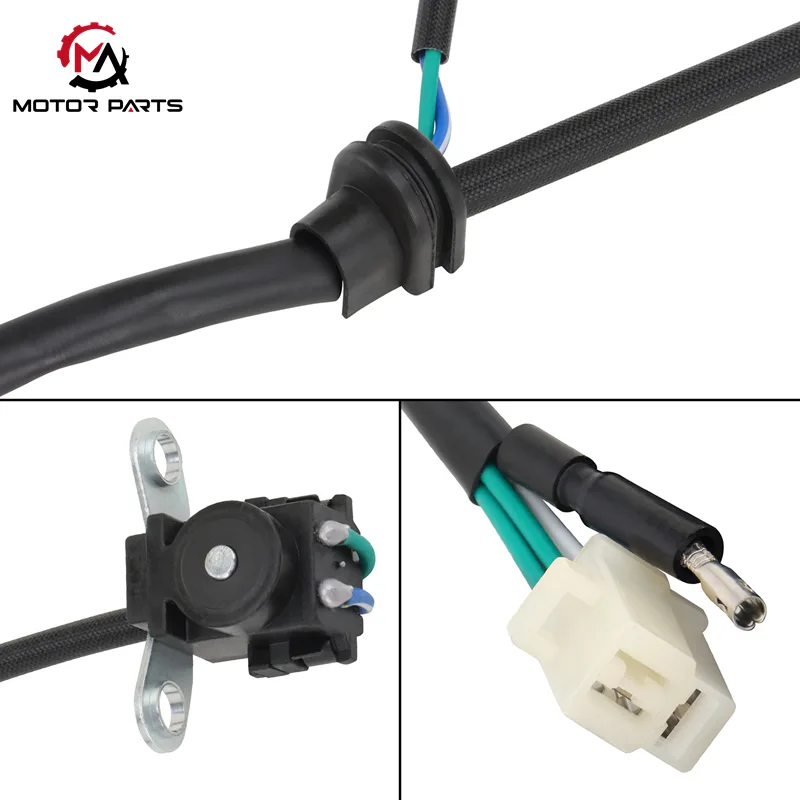

Zber signálu: Spúšťacia cievka funguje ako „časový regulátor“ magneta. Sníma špeciálne výstupky alebo štrbiny na rotore a premieňa zmenu magnetického toku na elektrické signály (realizované pomocou Hallových senzorov alebo princípov elektromagnetickej indukcie).

Riadenie časovania: Po tvarovaní tvaru vlny elektrický signál presne riadi časovanie spúšte zapaľovača. Pre štvortaktný motor CRF150F sa spúšťací signál zvyčajne odosiela, keď je uhol kľukového hriadeľa 18°-22° predtým, ako piest dosiahne hornú úvrať (BTDC). Toto načasovanie zaisťuje optimálne zosúladenie medzi energiou zapaľovania a pohybom piestu, čím sa maximalizuje účinnosť motora a výstupný výkon.

3. Hlavné výhody pre off-roadové scenáre

Adaptabilita v drsnom prostredí: Vodotesnosť a prachotesnosť IP65, káblový zväzok odolný voči oleju a opotrebovaniu, dokáže sa vyrovnať s blatistými, prašnými a hrboľatými terénnymi podmienkami.

Stabilný výkon: Vysoko presný dizajn magnetického poľa a systém regulátora usmerňovača zaisťujú stabilné napájanie 12 V, čím sa predchádza poruchám elektrických komponentov spôsobených kolísaním napätia.

Presné časovanie zapaľovania: Spolupráca medzi spúšťacou cievkou a štruktúrou polohovania rotora zaisťuje presné časovanie zapaľovania, zlepšuje účinnosť spaľovania paliva a znižuje stratu výkonu.

Tento modulárny integrovaný dizajn integruje tradičné nezávislé zapaľovacie, nabíjacie a spúšťacie jednotky zdieľaním magnetického poľa statora a rotora. V porovnaní s delenou konštrukciou redukuje viac ako 30 % spojovacích vedení, čím výrazne znižuje pravdepodobnosť porúch spôsobených uvoľnenými alebo vlhkými vedeniami v teréne s hrboľatým terénom. Zároveň zlepšuje účinnosť výroby energie o 15% -20%, čím poskytuje záruku výkonu pre spoľahlivú prevádzku v extrémnych podmienkach na ceste.

Parameter produktu:

Max Trading vždy napredoval s dobou

V súlade s trendom elektrifikácie a inteligencie motocyklov dosiahla cievka CRF150F Motorcycle Magneto Coil od Max Trading technologickú inováciu: niektoré modely sú vybavené inteligentnými čipmi na kontrolu stability napätia a modulmi varovania pred poruchami. Prostredníctvom dynamických monitorovacích systémov v reálnom čase presne zachytávajú abnormálne pracovné podmienky ako preťaženie a prehrievanie cievky, spúšťajú aktívne ochranné mechanizmy v priebehu milisekúnd, účinne izolujú poruchové vedenie a komplexne chránia bezpečnosť elektrického systému vozidla. Medzitým, s vynikajúcim dizajnom kompatibility, dokonale zapadá do systému elektronického vstrekovania paliva (EFI) motocykla a inteligentnej palubnej dosky, pričom poskytuje stabilné a spoľahlivé riešenia napájania pre nové energetické vozidlá a špičkové inteligentné motocykle, čím sa stáva preferovaným komponentom pre inteligentnú modernizáciu v tomto odvetví.
